双锥回转型真空伟德国际网址是多少 机的结构设计

    双锥回转型伟德国际网址是多少 机的伟德国际网址是多少 室为双锥形。图3—23所示为双斜锥式回转真空伟德国际网址是多少 机，图

3—24所示为双正锥式回转真空伟德国际网址是多少 机，这是两种常用的结构形式。

(1)伟德国际网址是多少 室筒体结构

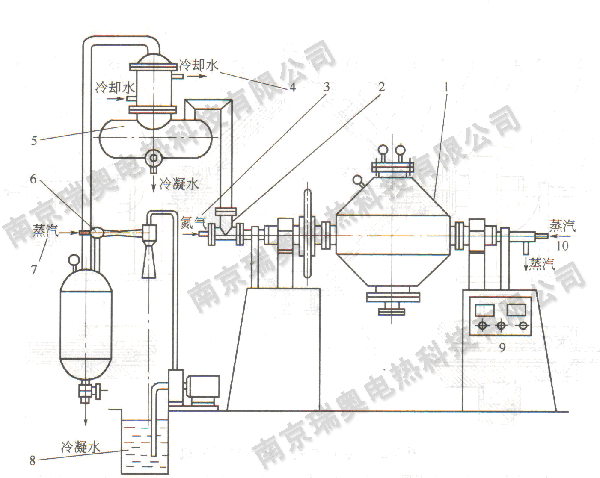

图3—22真空双锥回转伟德国际网址是多少 设备

1、真空双锥回转伟德国际网址是多少 机；2、管道；3、净化气系统；4、冷却水系统；5、冷凝器

6、真空抽气系统；7、蒸汽源；8、水池；9、电控系统；10、加热系统

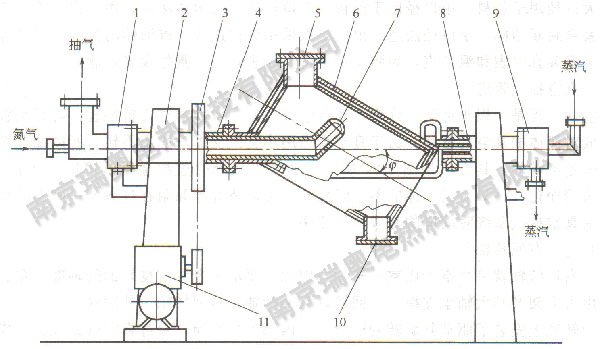

图3—23双斜锥式回转真空伟德国际网址是多少 机

    1、真空回转接头；2、支架；3、链轮；4、真空管道；5、加料盖；6、筒体；

    7、抽气管；8、蒸汽管道；9、压力回转接头；10、出料盖；11、转动机构

    双锥体外壁焊有夹套，用以通蒸汽加热或通水冷却。双锥体对称轴两端焊有法兰，热蒸汽或冷却水从法兰连接回转轴处流入、流出锥体夹套。法兰两侧有支架、回转轴、传动机构、抽气管道，蒸汽流入、流出管道。锥体夹套外包保温层，其厚度约为100mm。

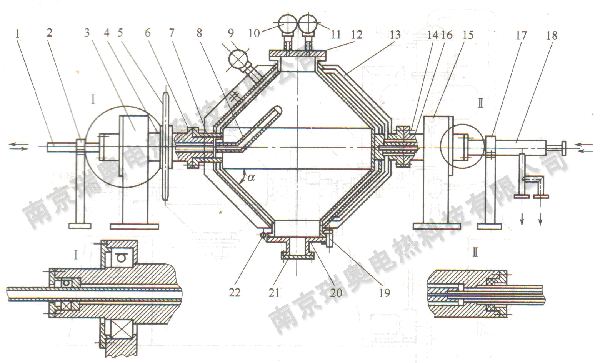

图3—24双正锥式回转真空伟德国际网址是多少 机

    1、真空管道；2，17、小支架；3，15、大支架；4，1 6、大轴承；5、大链轮；6、左回转轴；

    7、小轴承；8、抽空管；9、压力表；10、真空表；11、温度表；12、盖板；13、筒体；14、右回转轴；18、套管；19、卡子；20、装料盖板；21、出料盖板；22～铰链

    进出料口设置在筒体圆锥的顶部，图3—24给出的结构是大小口径的法兰组焊成进出料盖板，大口径用于装料，小口径用于出料。大口径法兰与筒体法兰采用一只铰链连接，并用卡子锁紧密封圈结构。小口径法兰与出料盖板采用螺栓连接。锥筒体的另一端安装有仪表盖板，板上安装真空表和温度表，为防止粉尘进入仪表，通气管处设置过滤网。

    (2)真空抽气管道

    真空抽气管是一根头部钻了许多小孔且包有过滤金属网的空心折形管，与真空管道用螺钉连接成对筒体抽真空的管路。由于真空管道用小支架支撑，固定不转，所以抽气管在筒体内亦是固定不转的，其方位如图3—24所示。抽气管头部的过滤金属网可以阻挡粉尘进入。并且，采用净化气(如氮气)体的不定时反充，可以清除掉黏附在过滤金属网上的粉尘状物料，保证真空抽气系统对筒体的有效抽气速率。

    (3)左、右回转轴

    左、右回转轴就是真空伟德国际网址是多少 室的转轴。因此，要求三者具有良好的同轴度。左、右回转轴分别由大支架及其大轴承支撑。左回转轴为主动轴，右回转轴为从动轴。左回转轴上安装了驱动其旋转的链轮，其内部为空心筒，穿过真空管道及其支撑轴承和动密封橡胶圈。右回转轴内为加热蒸汽(或冷却水)的进、出流通及与套管连接的动密封结构。为了保证左、右回转轴动密封的性能，设计时应采用双骨架轴密封结构。
